ÖBB-Hauptsignal – Spur H0 – Konfigurierbar (ab 1980)

Kurzbeschreibung

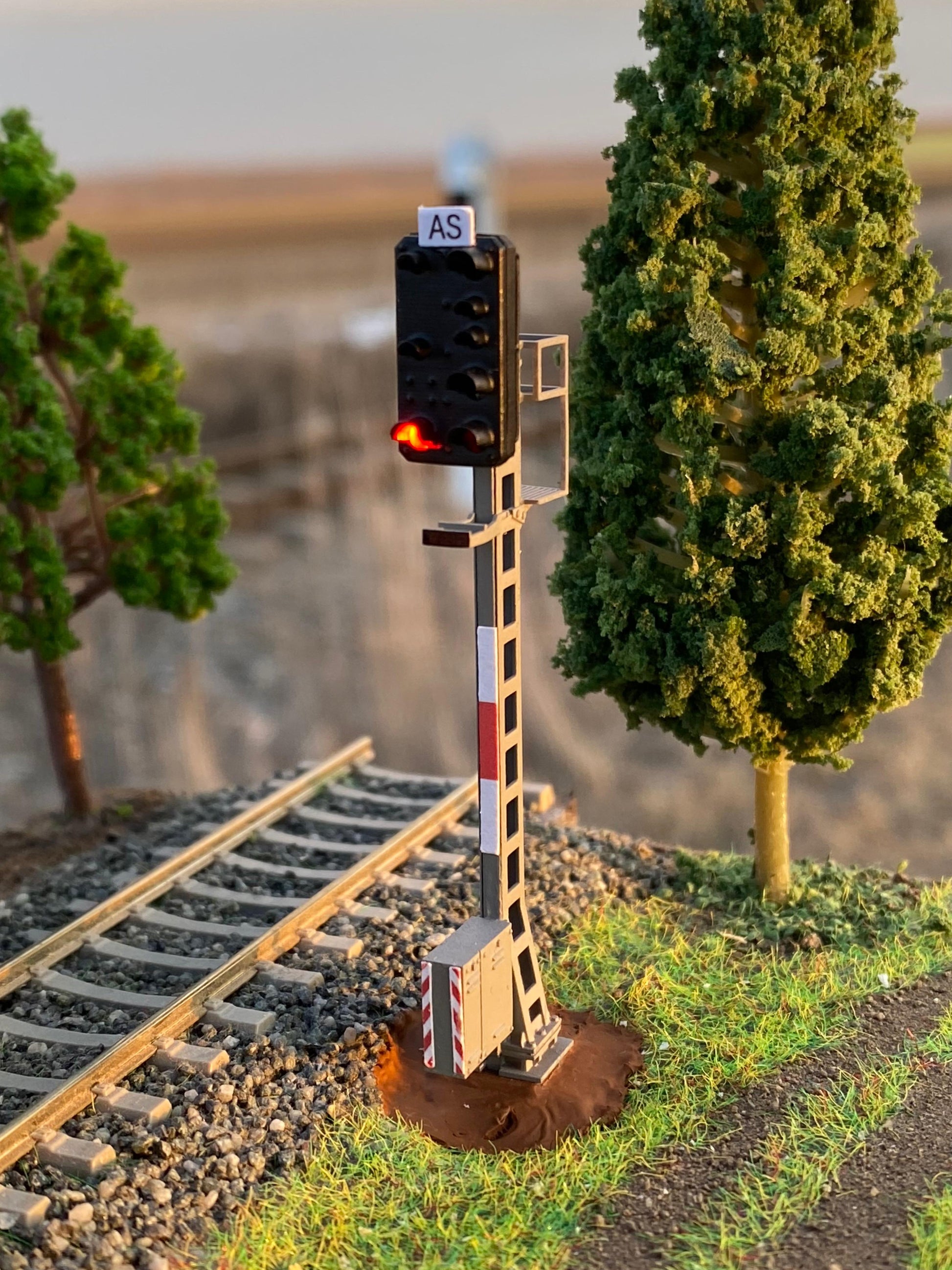

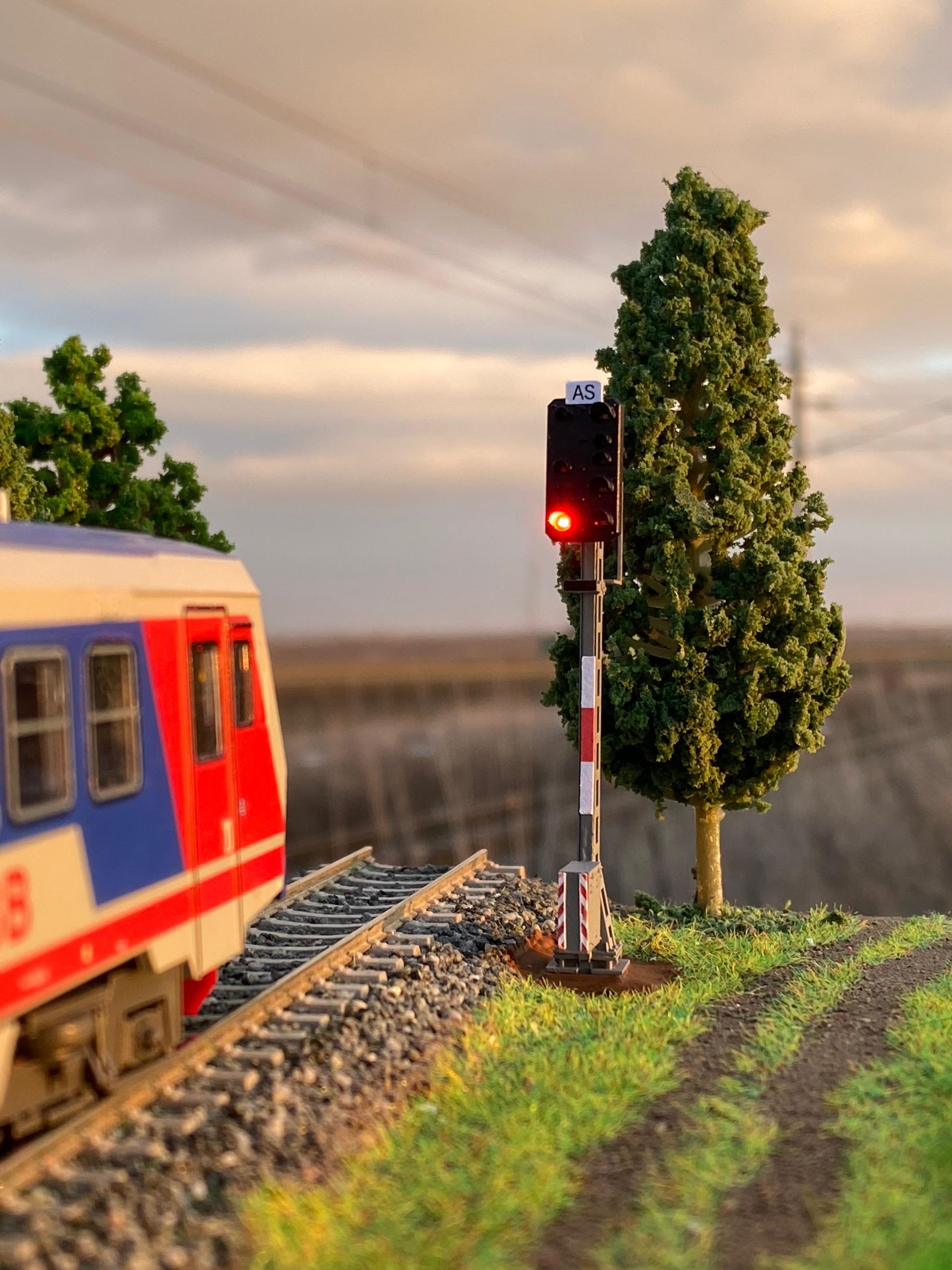

Vorbildgerechtes ÖBB-Hauptsignal im Maßstab H0 (1:87) aus eigener Produktion der Signal Werkstatt.
Entwickelt für eine einfache Installation ohne Lötkolben, Widerstände oder Digitalstrom – geeignet für analoge und digitale Anlagen.

Produktbeschreibung

Im Fokus stand eine maximal einfache Montage, kombiniert mit vorbildgerechter Optik und moderner, effizienter Elektronik.

Eine Anschlussplatine reduziert den Anschluss auf drei Drähte. Dadurch wird die Verkabelung unter der Anlage deutlich vereinfacht.
An der Platine ist für jeden Signalbegriff eine eigene Schraubklemme vorgesehen.
Der Anschluss entspricht dem eines klassischen Signals mit gemeinsamer Anode.

Austauschbare Signalschirme

Alle Signale der Signal Werkstatt verfügen über austauschbare Signalschirme.

Dadurch kann die Signaloptik bei einem Anlagenumbau oder einer geänderten Signalaufstellung ohne Neuverkabelung angepasst werden.
Das Signal muss nicht komplett ersetzt werden – lediglich der Signalschirm wird getauscht.

Vorteile:

• maximale Flexibilität bei Anlagenänderungen
• kein Austausch des kompletten Signals notwendig
• langfristig kostensparend
• nachhaltig und betriebssicher

Ersatz- und Alternativschirme sind separat erhältlich.

Montage & Anschluss

Das Signal wird über einen runden Stecksockel mit 10 mm Durchmesser in der Anlage montiert.

Für den Einbau ist lediglich ein 10-mm-Loch an der gewünschten Stelle zu bohren.
Der Stecksockel wird dauerhaft in der Anlage verklebt, das Signal selbst kann anschließend jederzeit ein- und ausgesteckt werden.

Dadurch ergeben sich folgende Vorteile:

• einfache Montage ohne Verschrauben
• jederzeit ausbaubar
• ideal bei Anlagenumbauten oder Wartungsarbeiten
• problemloses Umsetzen des Signals an eine andere Position

Der verwendete Stecksockel ist bei Bedarf über unseren Support separat erhältlich.

Ansteuerung

Die Ansteuerung des Signals erfolgt bewusst einfach und übersichtlich.

Das Signal kann sowohl:

• über einfache Kippschalter, Taster oder Relais,
• als auch über alle gängigen Modellbahn-Decoder

angesteuert werden.

Die Steuerung erfolgt dabei durch das Verbinden des Masseanschlusses (GND) mit dem jeweiligen Zustandsanschluss an der Anschlussplatine.
Dadurch wird direkt das gewünschte Signalbild geschaltet.

Diese Ansteuerungsart entspricht in der Praxis dem direkten Ansprechen der LEDs, jedoch sauber aufbereitet und betriebssicher umgesetzt.

Besonderheiten

• Anschlussplatine
• Kein Digitalstromverbrauch, auch im Digitalbetrieb
• Kein Löten, keine Widerstände notwendig
• Betrieb über 12–24 V Gleichspannung
• Extrem niedriger Stromverbrauch
• 12 V: 22 mA
• 24 V: 12 mA (alle LEDs aktiv)
• 6 einstellbare Helligkeitsstufen
• Glühbirnenmodus für vorbildgerechte Lichtwirkung

Geeignet für analoge und digitale Modellbahnanlagen.

Vorsicht- und Ersatzsignal sind bei jeder Konfiguration automatisch enthalten.
Weitere Signalbilder wie Frei 40, Frei 60, Abfahrtssignal oder Verschubsignal können optional ausgewählt werden.

Zusätzlich wählbar:

• Abfahrtssignal (grün blinkend)
• Verschubsignal
  (beide Optionen können gleichzeitig enthalten sein)

Ausführung & Modellbau

• Maßstab H0 (1:87)
• Vorbild: ÖBB, Epoche IV (ab ca. 1980)

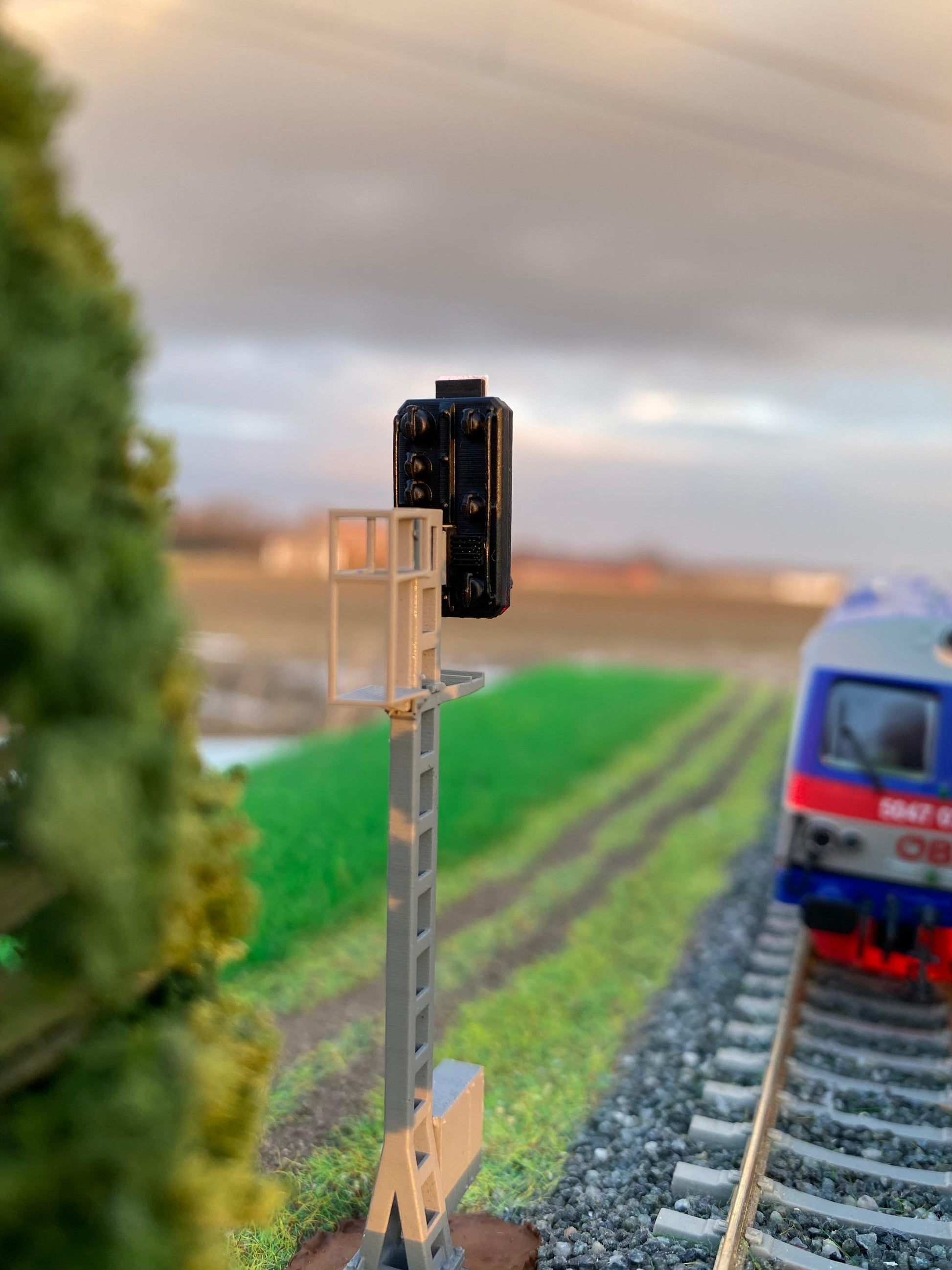

• Feinste Details wie Trittgitter, Lampenblenden und Signalrückseite
• Bruchfester Mast durch integrierte Leiterplatte
• Keine sichtbaren Kabel oder Litzen
• Austauschbare Schirme für flexible Anlagenanpassung

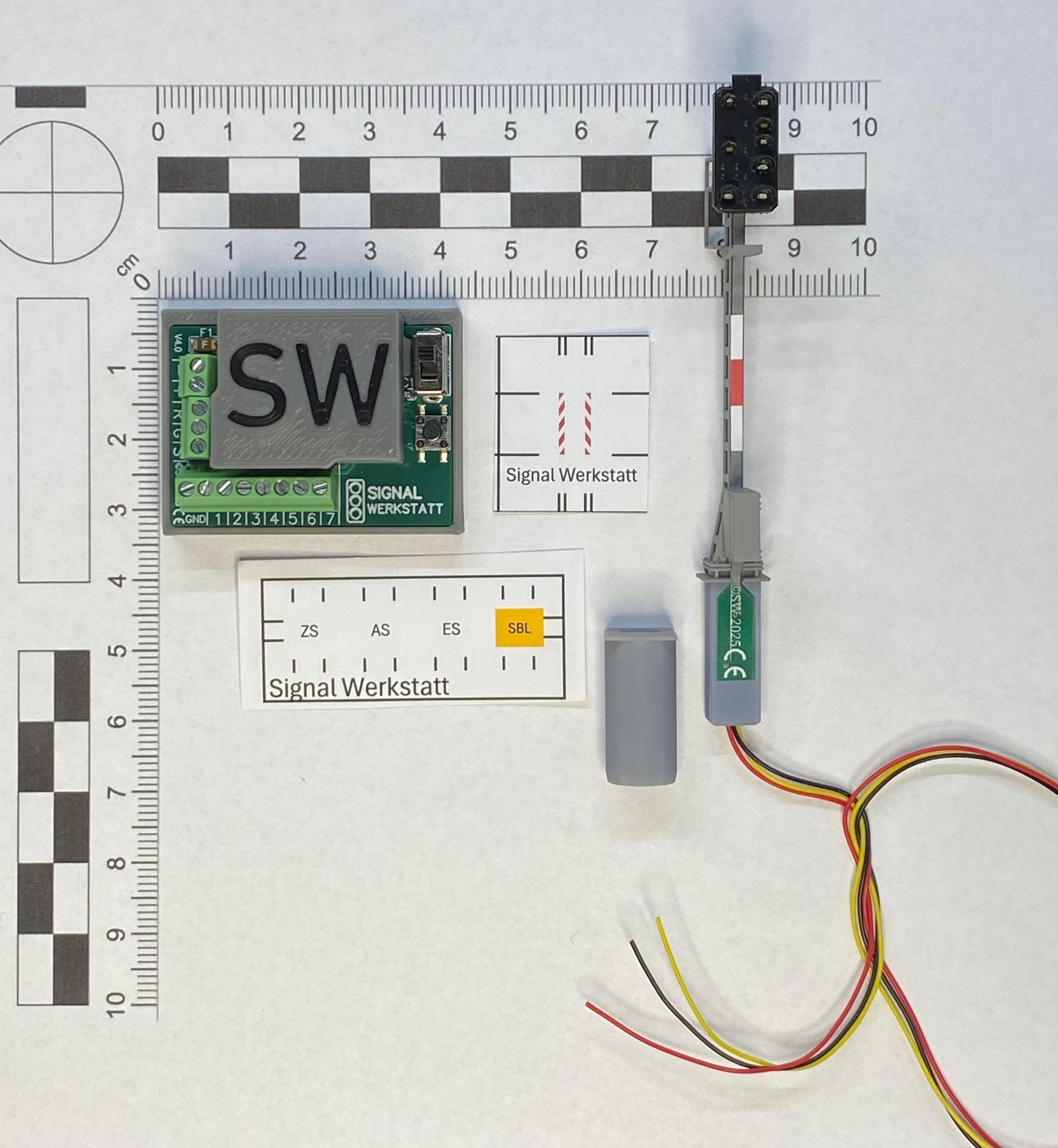

Lieferumfang

• Hauptsignal, komplett montiert
• Anschlussplatine im Gehäuse
• 3× Anschlusskabel à 10 cm
• 10-mm-Stecksockel zum Einkleben
• Schilderbögen zur Modifizierung der Signale

Hinweise

• Gefertigt in Österreich
• Größere Stückzahlen auf Anfrage
• Sonderanfertigungen auf Anfrage möglich

Hinweis zur Signalisierung

Die Darstellung und Verwendung der Signalbegriffe erfolgt gemäß der
Signalvorschrift V2 der ÖBB.

Bei Fragen zur vorbildgerechten Anwendung empfehlen wir einen Blick in die entsprechende Signalvorschrift.
